Надежный производитель модулей камер для глобальных промышленных проектов

БошиМодуль камеры— это компонент захвата изображения, предназначенный для видеорегистраторов мотоциклов, автомобилей, систем панорамной записи и другой автомобильной электроники, требующей стабильного видеовхода. Сборка включает в себя объектив, CMOS-датчик изображения, компоненты обработки изображения и соединение FPC, образуя оптическую основу для записывающего оборудования транспортного средства.

Разные системы записи транспортных средств требуют разных углов обзора, разрешения изображения, производительности датчиков и интерфейсов подключения. Boshi предлагает несколько конфигураций, в том числе однообъективные модули 1080P, двухобъективные модули 2K, панорамные модули «рыбий глаз» на 360° и инфракрасные решения ночного видения. Угол объектива, выбор датчика, тип интерфейса, длина FPC и другие параметры можно настроить в соответствии с хост-системой клиента.

Для производителей видеорегистраторов и интеграторов автомобильной электроники компонент формирования изображения — это не просто аксессуар камеры. Согласованность датчика, соответствие объектива, стабильность вывода изображения, устойчивость к окружающей среде и совместимость с основным чипом управления напрямую влияют на конечные характеристики записи всего продукта.

Требования к захвату изображений для автомобильной электроники

Блок формирования изображения отвечает за преобразование окружающей дорожной сцены в сигнал электронного изображения, который может быть обработан и сохранен записывающим хостом. Поэтому его оптическая и электронная конфигурация должна соответствовать среде применения и выбранной платформе обработки изображений.

Боши предлагает решения, удовлетворяющие различные требования к записи транспортных средств: от базовой записи на дороге до многокамерной панорамной съемки и приложений в условиях низкой освещенности.

1. Конфигурация с одним объективом 1080P

Конфигурация 1080P подходит для мотоциклетных видеорегистраторов начального уровня, компактных автомобильных видеорегистраторов и приложений, где достаточно стандартной записи в формате Full HD.

2. Конфигурация с двумя объективами 2K

Конфигурация с двумя объективами может обеспечить синхронизированное получение изображений для передней и задней камер. Он подходит для систем записи мотоциклов и автомобилей, которым требуется охват двух направлений обзора.

3. Панорамная конфигурация «рыбий глаз» на 360°.

В конфигурации «рыбий глаз» используется широкоугольный объектив для захвата большего поля зрения. Несколько устройств могут быть интегрированы в системы панорамной записи для получения и сшивания окружающих изображений.

4. Конфигурация инфракрасного ночного видения

Инфракрасная конфигурация предназначена для приложений, требующих улучшенного захвата изображения в условиях недостаточной освещенности. Опциональный объектив с большой апертурой F1.8 может обеспечить более высокую эффективность сбора света при записи в ночное время.

Конфигурация датчика и объектива

Различные CMOS-сенсоры и оптические структуры влияют на чувствительность изображения, разрешение, динамический диапазон и общую производительность записи. Boshi предлагает несколько вариантов датчиков и объективов, чтобы клиенты могли выбрать конфигурацию в соответствии с требованиями к аппаратному и программному обеспечению видеорегистратора.

1. Варианты КМОП-сенсора

Доступные варианты датчиков: GC0307, ​​IMX307 и IMX415. Соответствующий датчик можно выбрать в соответствии с требуемым разрешением, качеством изображения, условиями освещения и целевой конфигурацией продукта.

2. Варианты широкоугольных объективов

Блок формирования изображений может быть оснащен широкоугольными объективами с углом обзора 120°, 140° или 180° и линзами типа «рыбий глаз». Более широкие углы обзора подходят для приложений, требующих более широкого покрытия дорог или прилегающих территорий, а окончательный выбор объектива должен соответствовать алгоритму обработки изображения и положению установки.

3. Конфигурация с большой апертурой

Опция объектива с большой апертурой F1,8 доступна для применений, где требуется улучшенный сбор света, особенно для систем записи мотоциклов и транспортных средств, работающих в условиях низкой освещенности.

Технические характеристики

Совместимость интерфейса с оборудованием видеорегистратора

Компонент визуализации транспортного средства должен надежно взаимодействовать с основной системой управления записывающим оборудованием. Поэтому совместимость интерфейсов является важным фактором при покупке для OEM- и ODM-клиентов.

Боши предоставляет варианты вывода LVDS, USB и MIPI для поддержки различных аппаратных архитектур. Интерфейс можно выбрать в соответствии с основным чипом управления, схемотехникой, требованиями к связи и программной платформой видеорегистратора клиента.

1. Выход LVDS

Конфигурацию LVDS можно выбрать для электронных систем автомобиля, использующих архитектуру передачи изображения на основе LVDS.

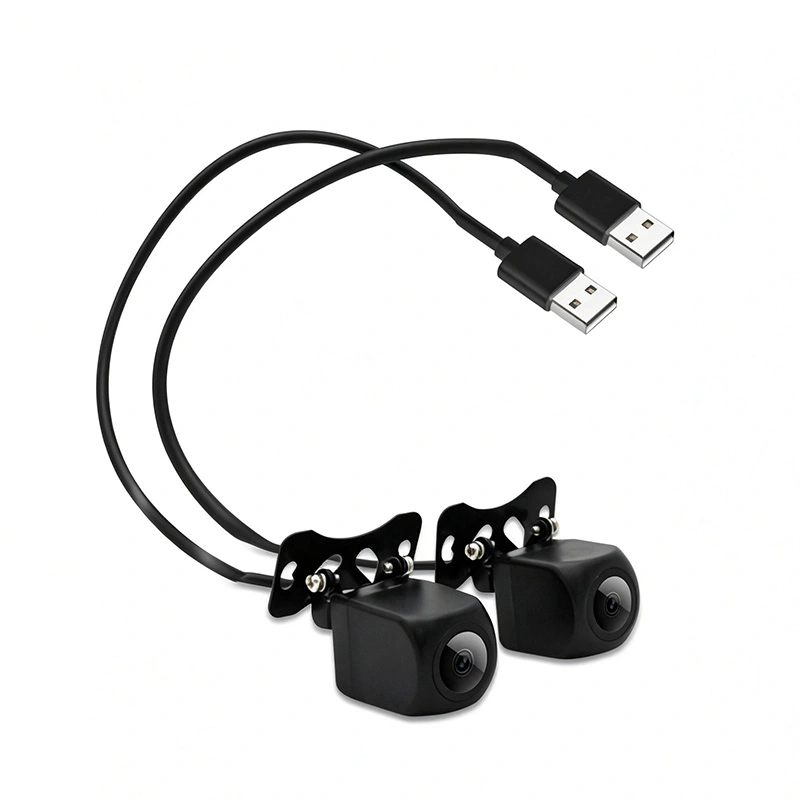

2. USB-выход

Варианты интерфейса USB подходят для совместимых систем записи и платформ разработки, требующих ввода изображений через USB.

3. Выход MIPI

Конфигурация MIPI доступна для совместимых встроенных систем и основных платформ управления, которые используют интерфейсы камер MIPI.

Экологические требования к мотоциклам

Записывающее оборудование для мотоциклов подвергается воздействию дождя, дорожной вибрации, перепадам температур и условиям эксплуатации на открытом воздухе. Поэтому компонент захвата изображения необходимо выбирать в соответствии с местом установки и требованиями к окружающей среде для всего записывающего устройства.

Для использования на мотоциклах на открытом воздухе Boshi может предоставить герметичные конфигурации со степенью защиты IP65 или IP67 в зависимости от выбранной конструкции. Соответствующий уровень защиты должен быть подтвержден на основе фактического корпуса, разъема, кабеля и структуры установки всего продукта.

Совместимость с различными системами записи

Модуль камеры Boshi спроектирован как настраиваемый компонент для различных продуктов для визуализации транспортных средств, а не как решение для одной фиксированной камеры. Это позволяет производителям выбирать компонент изображения в соответствии со структурой и функциями конечного оборудования.

1. Мотоциклетные видеорегистраторы

Модули можно использовать с однообъективными и двухобъективными мотоциклетными видеорегистраторами. Широкоугольные конфигурации могут обеспечить более широкое покрытие дорог, а герметичные конструкции можно выбрать для установки на открытом воздухе.

2. Панорамные мотоциклетные регистраторы

Несколько блоков «рыбий глаз» можно комбинировать с системами обработки панорамных изображений для сбора изображений вокруг для записи на 360° и сшивания изображений.

3. Автомобильные видеорегистраторы

Модули могут быть сконфигурированы для размещения передних, задних или дополнительных камер в системах записи легковых и коммерческих автомобилей.

4. Радарные системы и системы Vision Fusion

Блоки камер могут служить компонентом визуального ввода в системах, объединяющих информацию с камеры с радаром миллиметрового диапазона. Это позволяет производителям разрабатывать интегрированное оборудование для обнаружения и регистрации транспортных средств на основе собственных алгоритмов.

Согласованность изображений для пакетного производства

Для OEM-покупателей важным фактором является поддержание стабильного качества изображения между производственными партиями. Различия в характеристиках датчика, сборке объектива, фокусировке и оптическом выравнивании могут создавать различия между отдельными устройствами.

Боши использует тестирование согласованности пикселей во время производства, чтобы выявить отклонения в изображении и обеспечить более единообразный вывод модулей в разных партиях. Перед массовым производством также может быть организовано выборочное тестирование, чтобы клиенты могли оценить качество изображения и совместимость оборудования с их собственной основной системой управления.

Настройка для OEM-разработок

Производители автомобильной электроники часто имеют разные размеры корпуса, положения установки, требования к прокладке кабелей и алгоритмы изображения. Таким образом, Boshi предоставляет настраиваемые варианты аппаратного обеспечения вместо того, чтобы ограничивать клиентов одной стандартной структурой модулей.

1. Настройка объектива

Угол объектива и оптическую конфигурацию можно выбрать в соответствии с требуемым полем зрения, положением установки и конечным приложением записи. Для конкретных проектов также можно обсудить разработку индивидуальных форм для линз.

2. Длина ФПК

Длина FPC может быть настроена в соответствии с внутренней структурой и расстоянием установки записывающего оборудования клиента, что помогает уменьшить ненужную прокладку кабеля и ограничения при установке.

3. Поддержка настройки изображения

Боши может предоставить технические данные и файлы параметров настройки изображения для развития клиентов. Эти ресурсы могут помочь инженерам в калибровке изображения и последующей разработке всей системы записи.

Приложения

Решения Boshi для обработки изображений могут быть интегрированы в продукты для записи и измерения транспортных средств, используемые в различных транспортных приложениях.

1. Мотоциклетное записывающее оборудование

Подходит для фронтальных, задних, двухкамерных и панорамных систем записи мотоциклов.

2. Видеорегистраторы для легковых автомобилей

Подходит для записи переднего и заднего вида, а также для записи транспортных средств с нескольких камер, где требуется стабильное получение изображения.

3. Системы коммерческого транспорта

Может быть интегрирован в записывающее оборудование коммерческого транспорта, требующее дополнительных каналов камеры для мониторинга движения и оперативного управления.

4. Интеллектуальная автомобильная электроника

Модуль может обеспечивать визуальный ввод для систем, сочетающих камеры с GPS, радарами миллиметрового диапазона, алгоритмами ADAS и другой автомобильной электроникой.

Заводская поддержка

Боши обеспечивает тестирование образцов и техническую поддержку для клиентов, разрабатывающих записывающее оборудование для мотоциклов и автомобилей. Перед массовым производством клиенты могут оценить выбранный датчик, угол обзора объектива, интерфейс, конфигурацию FPC и вывод изображения с помощью собственной хост-системы.

Для массовых проектов Boshi поддерживает индивидуальные формы линз, длину FPC, технические паспорта и файлы параметров настройки изображения. Это позволяет разрабатывать компонент на основе полной архитектуры видеорегистратора клиента, а не рассматривать его как изолированную часть.

Часто задаваемые вопросы

1. Какие CMOS-сенсоры доступны?

Боши предлагает варианты датчиков GC0307, ​​IMX307 и IMX415. Конечный датчик следует выбирать в соответствии с требуемым разрешением, качеством изображения, условиями освещения и совместимостью с основной платформой управления заказчика.

2. Какие углы обзора объектива можно настроить?

Общие варианты включают 120°, 140° и 180°. Соответствующий угол зависит от требуемого поля зрения и места установки блока формирования изображения. Для OEM-проектов можно обсудить индивидуальные решения по линзам.

3. Можно ли использовать модуль камеры на мотоциклах вне помещения?

Да. Для мотоциклов доступны герметичные конфигурации со степенью защиты IP65 и IP67. Фактическая водонепроницаемость всей системы камер также зависит от корпуса, разъема, кабеля и конструкции установки.

4. Какие интерфейсы поддерживаются?

Доступные интерфейсы включают LVDS, USB и MIPI. Клиенты должны предоставить информацию об основном чипе управления или хост-системе, чтобы можно было подтвердить соответствующую конфигурацию интерфейса.

5. Можно ли настроить длину кабеля FPC?

Да. Boshi поддерживает индивидуальную длину FPC в соответствии с внутренней планировкой и требованиями к установке видеорегистратора или электронной системы автомобиля.

6. Может ли Boshi предоставить образцы перед оптовыми заказами?

Да. Пробное тестирование доступно для клиентов, которым необходимо проверить качество изображения, совместимость интерфейса, угол наклона объектива и интеграцию с собственным записывающим оборудованием перед массовым производством.

7. Может ли модуль камеры поддерживать панорамную запись на 360°?

Да. Конфигурации «рыбий глаз» с широкими углами обзора могут использоваться в качестве компонентов получения изображений в многокамерных панорамных системах. Несколько каналов камер могут быть объединены с алгоритмом сшивания изображений клиента для создания системы окружающего обзора.

8. Может ли Boshi предоставить параметры настройки изображения для разработки?

Да. Boshi может предоставить технические данные и файлы параметров настройки изображения для поддержки клиентского тестирования, калибровки изображения и вторичной разработки.

9. Каковы сроки выполнения заказов?

График производства зависит от выбранного датчика, объектива, интерфейса, требований к настройке и количества заказа. Заказы образцов и индивидуальные проекты должны быть подтверждены Boshi в соответствии с требуемой конфигурацией.
